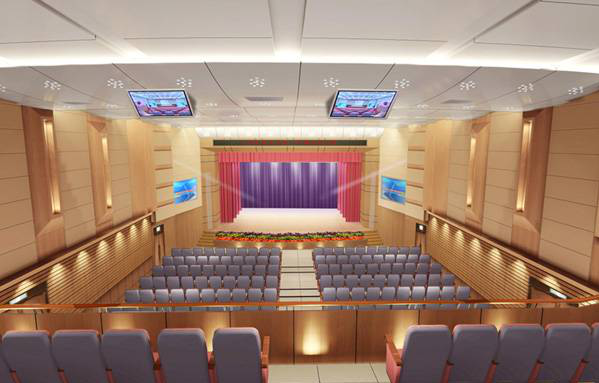

多功能報告廳方案
一、背景概述
公司新的行政以及廠房地址變更，需要在新辦公地址內建設各種不同功能的多媒體會議室，已配備今后公司內部會議及遠程溝通等辦公需要。
建立能夠?qū)崿F(xiàn)高清視頻會議，桌面會議，移動終端會議，電話語音會議的多溝通方式的融合。
集合了高清顯示系統，多媒體音頻系統，信號傳輸和切換系統，中控系統，燈光系統等多系統融合的多媒體視訊系統。
二、使用場景
舉辦公司內部動員大會、年度總結報告、表彰大會、學術報告/專題報告、視頻會議室、電影、內部教育、以及小型內部演出、年度晚會等。

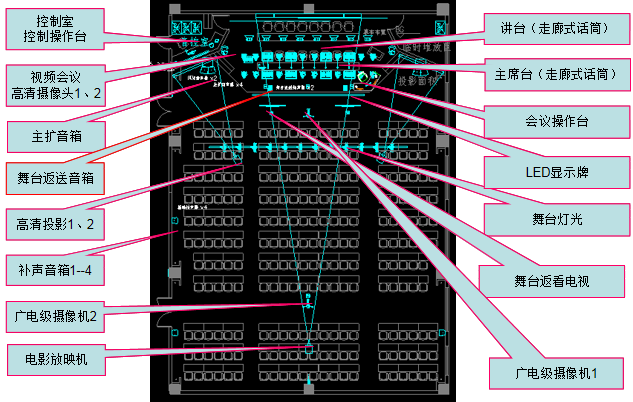

三、實現方法
多功能會議室設備清單—1.音頻系統
序號 | 名稱 | 品牌 | 注冊地 | 型號 | 數量 | 單位 |
1 | 數字調音臺 | Soundcraft | 美國 | Si Compact-32 | 1 | 臺 |
2 | 數字音頻處理器 | BIAMP | 美國 | AUDIA solo 4x12 | 1 | 臺 |
3 | 圖示均衡器 | RANE | 美國 | ME 60S | 1 | 臺 |
4 | 主擴揚聲器 | RENKUS-HEINZ | 美國 | CFX151 | 4 | 只 |
5 | 輔助揚聲器 | RENKUS-HEINZ | 美國 | CFX121 | 4 | 只 |
6 | 低頻揚聲器 | RENKUS-HEINZ | 美國 | CFX18S | 2 | 只 |
7 | 返送揚聲器 | RENKUS-HEINZ | 美國 | CFX121M | 2 | 只 |
8 | 主擴揚聲器功率放大器 | ECLER | 美國 | LPA 16000 | 2 | 臺 |
9 | 輔助揚聲器功率放大器 | ECLER | 美國 | LPA 16000 | 2 | 臺 |
10 | 低頻揚聲器功率放大器 | ECLER | 美國 | LPA 16000 | 1 | 臺 |
11 | 返送揚聲器功率放大器 | ECLER | 美國 | LPA 16000 | 1 | 臺 |
12 | 監聽音箱 | CAH | 美國 | MLS 5A | 2 | 只 |
17 | 瑞樂圖陣列話筒 | beyerdynamic | 德國 | MPR 211 B | 9 | 只 |
18 | 無線手持話筒 | SENNHEISER | 美國 | XSW35 | 4 | 套 |
19 | 無線領夾話筒 | SENNHEISER | 美國 | XSW12 | 2 | 套 |
20 | 無線頭戴話筒 | SENNHEISER | 美國 | XSW52 | 2 | 套 |
多功能會議室設備清單—2.視頻控制
屬性 | 序號 | 名稱 | 品牌 | 注冊地 | 型號 | 數量 | 單位 |
顯示系統 | 1 | 高清投影機4000流明 | 優派 | 美國 | PRO8400 | 2 | 臺 |
2 | LED顯示屏 | 定制 | 國產 | 1 | 塊 | ||
3 | 60寸液晶電視 | 夏普 | 日本 | 60LX540A | 2 | 臺 | |
4 | 150寸投影幕 | 美視 | 美國 | 美視150 | 2 | 塊 | |
5 | 投影機吊架 | 配套 | 中國 | 2 | 個 | ||
視頻會議 | 1 | 視頻會議終端 | 思科 | 美國 | C40 | 1 | 套 |
2 | 12倍高清攝像頭 | 思科 | 美國 | 1 | 個 | ||
控制系統 | 1 | 中控主機 | 快捷 | 中國 | 1 | 套 | |
信號轉換 | 1 | 矩陣 | 寬博 | 中國 | 16*16 | 1 | 臺 |
2 | 信息盒 | 配套 | 中國 | 6 | 個 |
多功能會議室設備清單—3.舞臺燈光
序號 | 名稱 | 品牌 | 注冊地 | 型號 | 數量 | 單位 |
1 | 成像燈 | MHG明和 | 中國 | M-7503C | 12 | 臺 |
2 | LED數碼束光燈 | MHG明和 | 中國 | M-L162T2 RGBW | 10 | 臺 |
3 | 三基色冷光燈 | MHG明和 | 中國 | M-4553 | 5 | 臺 |
4 | 燈管 | OSRAM | 中國 | 55W/220V | 20 | 支 |
5 | 200W電腦光束燈 | MHG明和 | 中國 | M-YS200 | 4 | 臺 |
6 | LED數碼束光燈 | MHG明和 | 中國 | M-L162T2 RGBW | 10 | 臺 |
7 | 三基色冷光燈 | MHG明和 | 中國 | M-4553 | 5 | 臺 |
8 | 燈管 | OSRAM | 中國 | 55W/220V | 20 | 支 |
9 | 200W電腦光束燈 | MHG明和 | 中國 | M-YS200 | 4 | 臺 |
10 | LED數碼投光燈 | MHG明和 | 中國 | M-SL2 RGB | 10 | 套 |
11 | DMX數碼超強地?zé)煓C(jī) | MHG明和 | 中國 | F-3000R | 2 | 套 |
12 | 電腦燈控制臺 | MHG明和 | 中國 | M-2010 | 1 | 臺 |
13 | 6路數字硅硅 | MHG明和 | 中國 | DP-306D | 1 | 臺 |
14 | 電源信號放大器 | MHG明和 | 中國 | MHL-PSD-08A | 2 | 臺 |
15 | 燈鉤 | MHG明和 | 中國 | 鑄鋁 | 60 | 個 |
16 | 保險繩 | MHG明和 | 中國 | 60 | 根 | |
17 | 固定燈桿 | 中國 | 4 | 根 |
v 音響系統
① 選擇符合多功能報告廳的使用的功能以及相應標準的音頻設備。吸頂音響布局不能滿足舞臺演出形式音響效果。
② 由于舞臺位置在主擴音箱平行位置，因此舞臺需要返送揚聲器，以滿足在舞臺的聲音補充。
③ 為滿足演出要求，采用了無線話筒，領夾話筒，耳麥話筒，以滿足主持人，跳舞，以及其他應用。
v 高清矩陣
高清混合矩陣，兼廣電攝像機的SDI信號，可以滿足各個會議模式的攝像采集，高清顯示。
v 顯示系統
采用高清投影，LED顯示，返送顯示，達到顯示效果。
